Toote ülevaade

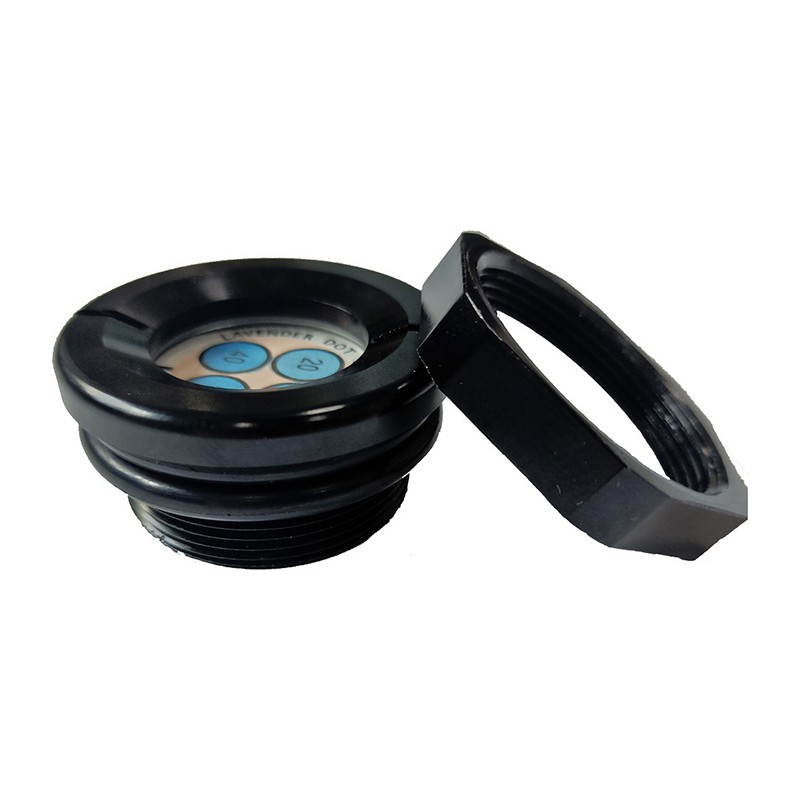

4-punktiline niiskusindikaator töötab samal põhimõttel nagu tavalised niiskusindikaatori kaardid, keermestatud konstruktsiooniga, mis on mõeldud otse kinnitamiseks suletud mahutite välisseinale. See on valmistatud mustast alumiiniumisulamist ja sellel on suur läbipaistev vaateaken, mis võimaldab selgelt ja vahetult lugeda suhtelise niiskuse taset suletud korpustes ilma anumat avamata.

See 4-punktiline täppisniiskuse indikaatori pistik tagab stabiilse, pööratava niiskusnäidiku, mis vastab sõjaliste ja kosmosestandarditele, sobib täppisinstrumentide, sõjavarustuse, lennunduse, elektroonika ja tööstusliku tihendi niiskuse jälgimiseks.

Toote spetsifikatsioonid (parameetrite tabel)

Kõik mõõtmed ja jõudlusandmed vastavad tehniliste jooniste ja toote testimise standarditele

Üksus	Spetsifikatsioon
Toote nimi	4-punktiline must alumiiniumi niiskusindikaator / 4-punktiline niiskusindikaatori pistik
Niiskuse näiduvahemik	20–30–40–50% suhteline niiskus (kohandatav)
Pinnatöötlus	Must anodeeritud / tsinkplaat (must viimistlus)
Keerme suurus	3/4 - 14 Sirge toru
Paigaldusava läbimõõt	1,05 tolli (26,7 mm)
Akna läbimõõt	0,67 tolli (17,2 mm)
Maksimaalne töörõhk	10 psi
Soovitatav paigalduspöördemoment	30–40 tolli. (3,4–4,5 N·m)
Maksimaalne paigaldusseina paksus	0,23 tolli (6 mm)
Peamine korpuse materjal	Must alumiiniumisulam / messing QQ{0}}B-626
Sisemine O-rõnga materjal	Vastavalt MIL-PRF-6855
Välise tihendi materjal	Vastavalt MIL-PRF-6855-le
Vastavusstandard	MIL-STD-2073-ID meetod 50
Üldine kuuskantlaius	35 mm (1,38 tolli)
Kogupikkus	1,59 tolli (40 mm)
Maksimaalne projektsioon	0,19 tolli (4,7 mm)
Täpsus	±5% suhteline õhuniiskus 24 kraadi juures (toatemperatuur)

Toote kirjeldus

Eesmärk

4-punktiline niiskuse indikaator on mõeldud suhtelise õhuniiskuse taseme kuvamiseks suletud mahutites, korpustes ja seadmetes ilma suletud ruumi avamata. See pakub reaalajas-visuaalset niiskuse olekut niiskustundlikes-keskkondades, tagades sisemiste komponentide pikaajalise jälgimise ja kaitse

Tööfunktsioonid

Näidiku näit on pöörduv ja kõigub vastavalt tegelikule suhtelise niiskuse tasemele korpuses.

Suur täpsus: lugemise täpsus ±5% suhtelise õhuniiskuse piires 24-kraadise standardkeskkonna juures.

Suletud, lekkevastane{0}}konstruktsioon, vastupidav kõrgele temperatuurile, põrutustele ja vibratsioonile.

4-punkti (20/30/40/50% suhtelise õhuniiskuse) skaala täpseks mitmetasandiliseks niiskuse hindamiseks.

Ladustamine ja käsitsemine

Hoidke niiskusindikaatorit kuni paigaldamiseni selle originaalpakendis.

Sisemine indikaatorkaart koosneb vees{0}}lahustuvatest materjalidest. Ärge jätke indikaatorit otse vee, auru või gaasilise ammoniaagi kätte, kuna need võivad näidiku funktsiooni püsivalt kahjustada.

Hoida kasutusea säilitamiseks jahedas, kuivas ja madala niiskusega{0}}keskkonnas.

Konfiguratsioon ja ühilduvus

Saadaval mitmes suuruses ja paigalduskonfiguratsioonis; õhuniiskuse vahemikud 5% RH kuni 95% RH on kohandatavad.

Ühildub jäikade seadmekorpuste, elektrikorpuste ja elastsete niiskuskindlate-kottide, tõkkekottide ja kiudpakenditega.

Täielikult ühilduv rakendustega, mis nõuavad MIL{0}}STD-2073-1 Method 50 ja AS26860 kosmosepakendamise standardeid.

Kompaktne keermestatud pistiku konstruktsioon tagab suurepärase tihenduse, kuumakindluse ja mehaanilise vastupidavuse karmides transpordi- ja töökeskkondades.

Rakendused

Meie 4-punktilist musta alumiiniumi niiskuse indikaatorit kasutatakse laialdaselt täppis- ja tööstusvaldkondades, mis nõuavad ranget niiskuse kontrolli:

Sõjaline varustus ja relvasüsteemid
Öise nägemise seadmed ja radarisüsteemid
Lennundus- ja lennunduskomponendid
Hüdraulika- ja pneumaatilised süsteemid
Täppiselektroonilised instrumendid ja vooluringid
Mere- ja laevade niiskuse seire
Tööstuslikud metallseadmed ja suletud komponendid
Transport ja logistika suletud pakendid

Pakendamine, saatmine ja sertifitseerimine

Pakendamine ja transport

Toode on pakitud paksudesse põrutuskindlatesse{0}}karpidesse, millel on sisemine puhverkaitse, et vältida transportimise ajal kahjustusi. Standardne ekspordipakend tagab ohutu ja stabiilse transpordi meritsi, õhus või kiirsaadetisega.

Kvaliteedisertifikaat ja vastavus

Tooted läbivad range tehasekontrolli ja kolmanda osapoole{0}}testimise koos täieliku sertifikaadiga, sealhulgas ISO kvaliteedijuhtimissüsteemi, IAF-i ja tööstusega seotud vastavusaruanded. Kõik indikaatorid on toodetud standardiseeritud kvaliteedikontrolli all, et tagada ühtlane jõudlus ja pikk kasutusiga.
